АВВГ 3х16 1х10

Артикул:

06094

Цена:

53.4 грн.

Количество:

шт.

Добавить в корзину

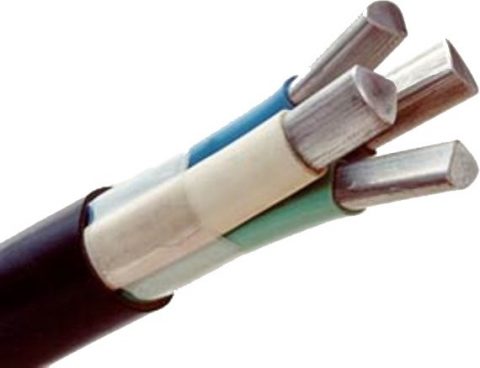

Силовой кабель АВВГ с алюминиевыми жилами, с ПВХ изоляцией в ПВХ оболочке.

Область применения АВВГ:
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц.Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).Кабели марки АВВГ не распространяют горение при одиночной прокладке.Кабели марки АВВГнг не распространяют горение при прокладке в пучках.

Конструкция АВВГ:

• ТОКОПРОВОДЯЩАЯ ЖИЛА – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
• ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). Изолированные жилы многожильных кабелей могут иметь цифровую маркировку.
• СКРУТКА – изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
• ОБОЛОЧКА – из ПВХ пластиката, в кабелях марки АВВГнг из ПВХ пластиката пониженной горючести.

Технические характеристики АВВГ:

• Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон температур эксплуатации от –50^oС до +50^oС
• Относительная влажность воздуха при температуре до +35^oС до 98%
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже  –15^oС
• Минимальный радиус изгиба при прокладке:    кабелей одножильных марки АВВГ 10 наружных диаметров    кабелей одножильных марки АВВГнг 15 наружных диаметров    кабелей многожильных 7.5 наружных диаметров
• Номинальная частота 50 Гц
• Испытательное переменное напряжение частотой 50 Гц:    на напряжение 0,66 кВ 3 кВ    на напряжение 1 кВ 3.5 кВ
• Сопротивление изоляции при температуре +70^o С, не менее 0.005 МОм х км
• Длительно допустимая температура нагрева жил кабелей при эксплуатации +70^oС
• Температура токопроводящих жил при коротком замыкании 160^oС
• Срок службы 30 лет
