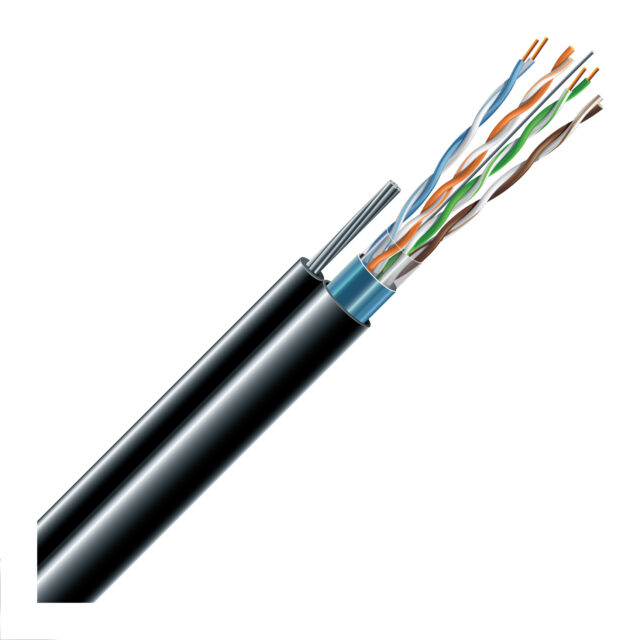

Вита пара F/UTP кат 5е 4х2х 24 AWG РЕ з тросом ЗЗКМ
СФЕРА ЗАСТОСУВАННЯ
Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку марки Cat. 5e F/UTP 4x2x24AWG РЕ з тросом призначений для структурованих кабельних мереж на частотах до 100 МГц для зовнішнього прокладання на повітряних лініях зв’язку в умовах підвищених електромагнітних впливів.
КОНСТРУКЦІЯ
• Струмопровідна жила: мідна м’яка проволока 24 AWG (0,51 мм ± 0,005 мм)
• Ізоляція: поліетилен HDPE, маркування ізоляції кольорове
• Стрічка ПЕТ
• Екран: алюмополімерна стрічка.
• Мідний луджений контактний дріт Ø 26 AWG
• Сталевий трос: 7х0,5 мм
• Зовнішня оболонка:
PE – світлостабілізований поліетилен RAL 9011 чорний
ВІДПОВІДНІСТЬ ВИМОГАМ
ТУ У 27.3-36911851-025:2020
ДСТУ IEC 61156-5
ISO/IEC 11801-1,
IEC 61156-5
EN 50288-2-1
ANSI EIA/TIA 568.2-D
ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
| Температура експлуатації кабелю: | |
| • при стаціонарній (нерухомій) прокладці | від -20º С до +60º С |
| • при прокладці, монтажі та експлуатаційних вигинах | від 0º С до + 50º С |
| Мінімальний радіус вигину: | |
| • при стаціонарній (нерухомій) прокладці | 4 діаметри кабелю |
| • при прокладці, монтажі та експлуатаційних вигинах | 8 діаметрів кабелю |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Розтягуюче зусилля | макс. 1200 Н |
| Опір провідника | макс. 95 Ω/км |
| Омічна асиметрія жил у парі | макс. 2% |
| Опір ізоляції | мін. 5000 MΩ х м |
| Робоча ємність | макс. 56 пФ/м |
| Ємнісна асиметрія пар по відношенню до землі | макс. 1600 пФ/км |
| Номінальна швидкість поширення сигналу | 67-69% |
| Затримка поширення сигналу | макс. 537 нс/100 м |
| Зміщення затримки при 100 МГц | 45 нс/100м |
| Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв | 1000 В |
| Робоча напруга (постійний струм) | макс. 72 В |
