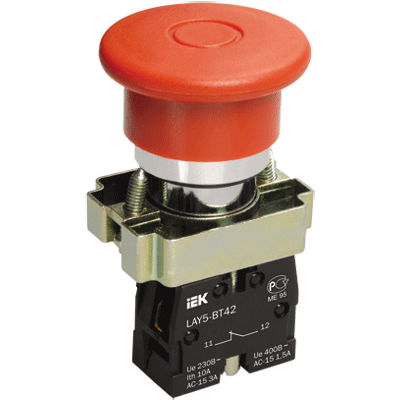

КНОПКА LAY5-BS542 ГРИБ.ФИКС.ИЕК
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Особенности конструкции
 |
Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения |  |
Надежная и удобная система крепежа изделия к монтажной панели |
 |
Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов |  |
Использование в качестве источника света светодиодных матриц, имеющих больший ресурс выработки и более яркое свечение |
 |
Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s |  |
Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов |
 |
Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание |  |
Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия |
Технические характеристики
| Параметры | Вид тока | |||||||||
| переменный | постоянный | |||||||||
| Номинальное рабочее напряжение, В | 660 | 400 | 230 | 120 | 48 | 440 | 220 | 110 | 48 | 24 |
| Номинальный рабочий ток контактов, А | Категория применения АС-12 | Категория применения DC-12 | ||||||||
| 2,5 | 4,5 | 7,5 | 10 | 10 | 0,6 | 1,3 | 2,5 | 5 | 10 | |
| Категория применения АС-15 | Категория применения DC-13 | |||||||||
| 1,5 | 2,5 | 4,5 | 6 | 6 | 0,1 | 0,3 | 0,6 | 1,3 | 2,5 | |
| Электрическая износостойкость, циклов В-Ох103 | ABLF, ABLFP, AEA — 300; ABLFS, PPBB-30N, APBB-22N — 100; ALCLR, AKS — 10 | |||||||||
| Механическая износостойкость, циклов В-Ох103 | 600 - для всех устройств; 100 - кнопки с ключом и кнопки с фиксацией | |||||||||
| Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 | IP40 | IP40 | ||||||||
| Допустимая частота коммутаций (циклов В-О/ч) | 300 | 1200 | 3600 | 300 | 1200 | 3600 | ||||
| % нагрузки контактов по току от рабочего значения | 40 | 25 | 15 | 40 | 25 | 15 | ||||
| Диапазон рабочих температур, oС | от -10 до +40 | от -10 до +40 | ||||||||
| Влажность окружающей среды | 45-90% без выпадения конденсата | |||||||||
Габаритные размеры
| LAY5-BS542 |  |
 |
