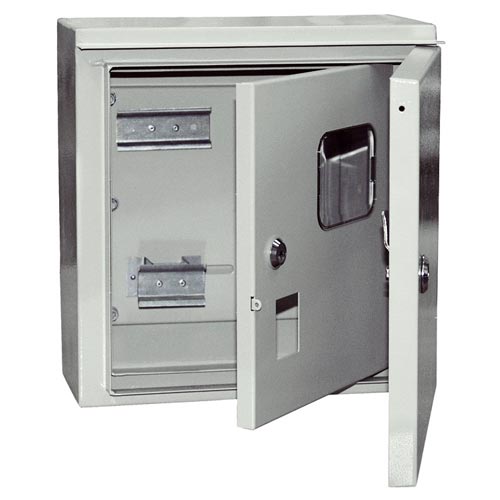

КОРПУС ЩУ 1/1-1 IP54

26577
1 478 грн.
шт.

Предназначены для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.

Особенности конструкции

Внутренние DIN рейки Позволяют раздельно разместить аппарат защиты (ВА47-29М) и аппарат отключения электроэнергии (ВН-32), а также ограничитель импульсных перенапряжений (ОПС1). Возможность пломбировки оперативной панели Предусмотрена возможность пломбировки оперативной панели в закрытом состоянии.
Оперативная панель корпуса ЩУ Оперативная панель, закрывающая электросчетчик и электроаппараты. Панель крепится к корпусу при помощи петель и запирается индивидуальным замком. Дополнительный козырек корпуса ЩУ Дополнительный козырек корпуса предотвращает проникновение грязи и воды при открытии двери.
Окно для снятия показаний электросчетчика Оперативная панель имеет окно для снятия показаний электросчетчика и прорезь для доступа к аппарату защиты. Уплотнение из вспененного полиуретана Уплотнение из вспененного полиуретана.

Технические характеристики

  • Вид установки навесной
  • Толщина металла: 1,0 мм
  • Номинальный ток 50 А
  • Тип покрытия порошковое, шагрень
  • Цвет RAL 7032
  • Степень защиты: IP54
  • Угол открытия двери: 120o
  • Тип применяемых аппаратов: модульные

Габаритные размеры

ЩУ-1/1-1 IP54

Габаритные размеры ЩУ-1/1-1 IP54

№ поз. Наименование
1 Корпус щита
2 Дверь
3 Дверь
4 Замок
5 Замок
6 Стекло
7 Панель монтажная
8 DIN-рейка ВН и ОПС
9 DIN-рейка ВА
10 Шпилька заземления
11 Зацеп крепежный

 Комплектация

Знаки электробезопасности
Знаки электробезопасности
Сальники
