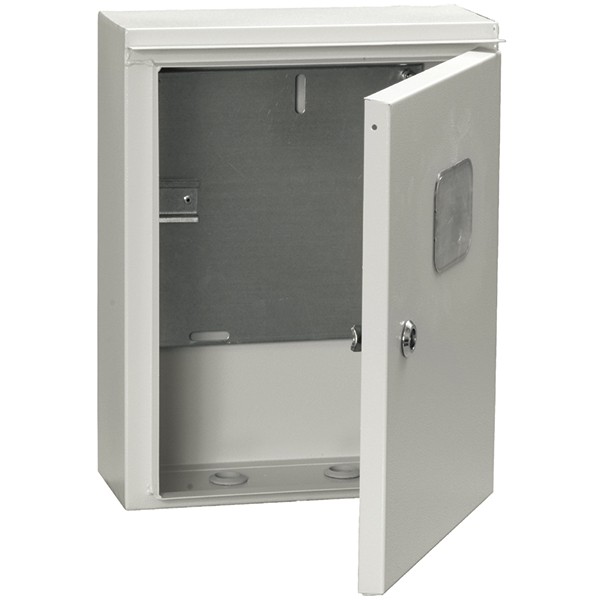

КОРПУС ЩУ 3/1-0 IP54

21656
2 683 грн.
шт.

Предназначены для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.

Особенности конструкции

Внутренние DIN рейки Позволяют раздельно разместить аппарат защиты (ВА47-29М) и аппарат отключения электроэнергии (ВН-32), а также ограничитель импульсных перенапряжений (ОПС1). Возможность пломбировки оперативной панели Предусмотрена возможность пломбировки оперативной панели в закрытом состоянии.
Оперативная панель корпуса ЩУ Оперативная панель, закрывающая электросчетчик и электроаппараты. Панель крепится к корпусу при помощи петель и запирается индивидуальным замком. Дополнительный козырек корпуса ЩУ Дополнительный козырек корпуса предотвращает проникновение грязи и воды при открытии двери.
Окно для снятия показаний электросчетчика Оперативная панель имеет окно для снятия показаний электросчетчика и прорезь для доступа к аппарату защиты. Уплотнение из вспененного полиуретана Уплотнение из вспененного полиуретана.

Технические характеристики

  • Вид установки навесной
  • Толщина металла: 1,0 мм
  • Номинальный ток 50 А
  • Тип покрытия порошковое, шагрень
  • Цвет RAL 7032
  • Степень защиты: IP54
  • Угол открытия двери: 120o
  • Тип применяемых аппаратов: модульные

Габаритные размеры

ЩУ-3/1-0 IP54

Габаритные размеры ЩУ-3/1-0 IP54

№ поз. Наименование
1 Корпус щита
2 Дверь
3 Замок
4 Стекло окна
5 Панель монтажная
6 Зацеп крепежный
7 DIN-рейка

 Комплектация

Знаки электробезопасности
Знаки электробезопасности
Сальники
