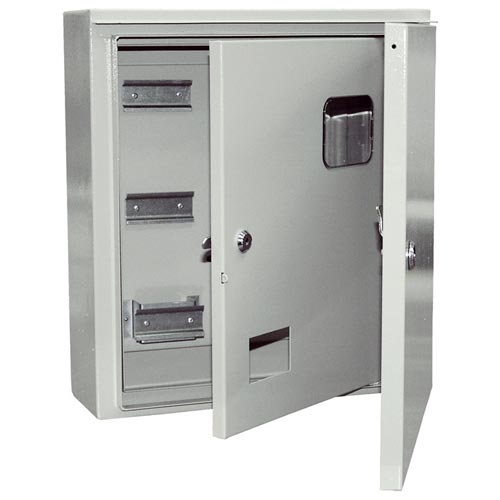

КОРПУС ЩУ 3/1-1 IP54
Предназначены для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.
Особенности конструкции
 |
Позволяют раздельно разместить аппарат защиты (ВА47-29М) и аппарат отключения электроэнергии (ВН-32), а также ограничитель импульсных перенапряжений (ОПС1). |  |
Предусмотрена возможность пломбировки оперативной панели в закрытом состоянии. |
 |
Оперативная панель, закрывающая электросчетчик и электроаппараты. Панель крепится к корпусу при помощи петель и запирается индивидуальным замком. |  |
Дополнительный козырек корпуса предотвращает проникновение грязи и воды при открытии двери. |
 |
Оперативная панель имеет окно для снятия показаний электросчетчика и прорезь для доступа к аппарату защиты. |  |
Уплотнение из вспененного полиуретана. |
Технические характеристики
- Вид установки навесной
- Толщина металла: 1,0 мм
- Номинальный ток 50 А
- Тип покрытия порошковое, шагрень
- Цвет RAL 7032
- Степень защиты: IP54
- Угол открытия двери: 120o
- Тип применяемых аппаратов: модульные
Габаритные размеры
ЩУ-3/1-1 IP54
| № поз. | Наименование |
| 1 | Корпус щита |
| 2 | Дверь |
| 3 | Дверь |
| 4 | Замок |
| 5 | Замок |
| 6 | Стекло |
| 7 | Панель монтажная |
| 8 | DIN-рейка ВН |
| 9 | DIN-рейка ОПС |
| 10 | DIN-рейка ВА |
| 11 | Шпилька заземления |
| 12 | Зацеп крепежный |
Комплектация
 Знаки электробезопасности |
 |
