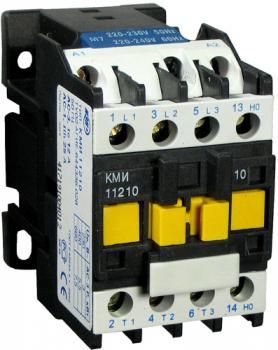

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Параметры | КМИ-11210 | ||||||||||
Номинальное рабочее напряжение переменного тока Ue, В | 230, 400, 660 | ||||||||||
Номинальное напряжение изоляции Ui, В | 660 | ||||||||||
Номинальное импульсное напряжение Uimp, кВ | 6 | ||||||||||
Номинальный рабочий ток Ie, категория применения АС-3 (Ue≤400 в), А | 12 | ||||||||||
Условный тепловой ток Ith (too), категория применения АС-1, А | 25 | ||||||||||
Номинальная мощность по АС-3, кВт | 230 В | 3 | |||||||||
400 В | 5,5 | ||||||||||
660 В | 7,5 | ||||||||||
Максимальная кратковременная нагрузка (t≤1 с), А | 216 | ||||||||||
Условный ток короткого замыкания Inc, А | 1000 | ||||||||||
Защита от сверхтоков - предохранитель gG, А | 20 | ||||||||||
Мощность рассеяния при Ie, Вт/полюс | АС-3 | 0,36 | |||||||||
АС-1 | 1,56 |
Технические характеристики цепи управления контакторов малогабаритных серии КМИ
Параметры | КМИ-11210 | ||||||||||
Номинальное напряжение катушки управления Uc, В~ | 230 | ||||||||||
Диапазоны напряжения управления | срабатыв. | (0,8÷1,1) Uc | |||||||||
отпускание | (0,3÷0,6) Uc | ||||||||||
Мощность потребления катушки при Uc, ВА | срабатыв. cos φ = 0,75 |
60 | |||||||||
удержание cos φ = 0,3 |
7 | ||||||||||
Время срабатывания, мс | замыкание | 12-22 | |||||||||
размыкание | 4-19 | ||||||||||
Коммутационная износоустойчивость, млн циклов | АС-4 | 0,2 | |||||||||
АС-3 | 1,7 | ||||||||||
АС-1 | 0,7 | ||||||||||
Механическая износоустойчивость, млн циклов | 15 | ||||||||||
Мощность рассеяния, Вт | 2-3 |
Присоединительные контакты
|
Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации. | ||
Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта. | В результате применения уникальной технологии производства магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы). | ||
Наличие встроенных дополнительных контактов. Каждый контактор до 32 А комплектуется одним встроенным дополнительным контактом: 1НО или 1НЗ (замыкающий или размыкающий). Контакторы от 40 до 95 А - комплектуются двумя дополнительными контактами: 1НО + 1НЗ. |
Существуют два способа монтажа контакторов:
|
