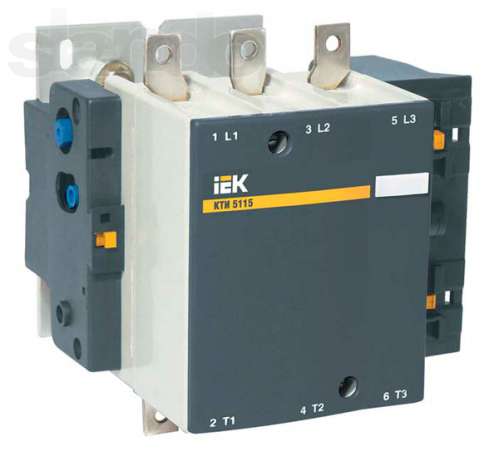

ПУСКАТЕЛЬ КТИ-5115 115А 220В

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

Технические характеристики контакторов электромагнитных серии КТИ

Параметры		КТИ-5115
Номинальное рабочее напряжение переменного тока U_e, В		230; 400; 660
Номинальное напряжение изоляции U_i, В		1000
Номинальный рабочий ток I_e, категория применения АС-3 (U_n≤400 В), А		115
Условный тепловой ток I_th (t^o≤40^o), категория применения АС-1, А		200
Номинальная нагрузка по АС-3, кВт	230 В	30
	400 В	55
	660 В	80
Макс. кратковременная нагрузка (t≤1 с), А		920
Условный ток короткого замыкания I_nc, А		5000
Защита от сверхтоков - предохранитель gG, А		200
Повторно-кратковременный режим, циклов оперирования в час		120
Мощность рассеяния при номинальном токе, Вт/полюс	АС-3	5
	АС-1	15

Технические характеристики цепи управления

Параметры		КТИ-5115
Номинальное напряжение катушки управления U_c, В		230
Диапазоны напряжения управления	срабатывание	(0,8÷1,1)⋅U_c
	отпускание	(0,35÷0,55)⋅U_c
Мощность потребления катушки при U_c, ВА	срабатывание cos φ=0,3	550
	удержание cos φ=0,75	45
Время срабатывания, мс	замыкание	23÷35
	размыкание	5÷15
Электрическая износоустойчивость, млн ком. циклов	АС-3	0,8
	АС-1	0,5
Механическая износоустойчивость, млн ком. циклов		1
Мощность рассеяния, Вт/полюс		12÷16

Особенности конструкции

	В схеме каждого контактора имеется одна группа замыкающих контактов, встроенных в модуль катушки управления. Это при наличии кнопочного поста управления позволяет собрать простую схему управления.		Использование стандартного торцевого ключа для изменения усилия прижатия контактной системы и проверки действия контактной системы.
	Верхняя крышка закреплена при помощи винтов с фиксацией. Это исключает самопроизвольное развинчивание. Поэтому контакторы серии КТИ можно устанавливать в места, где присутствует постоянная рабочая вибрация.		Индикатор положения контактной системы вынесен на внешнюю панель боковой крышки. Это позволяет проверить состояние контактной системы, не разбирая контактор. Это экономит рабочее время.
	Наличие индикации (насечки, выполненные на заводе) на контактах позволяет определить их степень износа.		Конструкция контакторов позволяет монтировать одновременно две дополнительные приставки в любом наборе.
	Усовершенствованная конструкция катушки управления позволяет производить ее демонтаж без специального инструмента (путем утапливания фиксатора в корпус контактора).		Собранный на заводе реверсивный контактор поставляется с заводскими шинами и механической блокировкой. Контакторы смонтированы на двух металлических рейках, что обеспечивает высокую жесткость конструкции. Реверсивные контакторы КТИ представляют собой отдельную группу в ассортименте компании.
	Контакт-детали выполнены из композитов на основе серебра, что позволяет уменьшить контактное сопротивление при повышении температуры.

Габаритные размеры

КТИ-5115 ... КТИ-5330

Типоисполнение	Размеры, мм
Типоисполнение	а	Р	Q	Q1	S	d	f	b	b1	M	N	c	L	G	G1	Y
КТИ-5115	163,5	37	29,5	60	20	М6	131	162	137	147	124	171	107	80	106	44
КТИ-5150	163,5	40	26	57,5	20	М8	131	170	137	150	124	171	107	80	106	44
КТИ-5185	168,5	40	29	59,5	20	М8	130	174	137	154	127	181	113,5	80	111	44
КТИ-5225	168,5	48	21	51,5	25	М10	130	197	137	172	127	181	113,5	80	111	44
КТИ-5265	201,5	48	39	66,5	25	М10	147	203	145	178	147	213	141	96	140	38
КТИ-5330	213	48	43	74	25	М10	147	206	145	181	158	219	145	96	154	38
