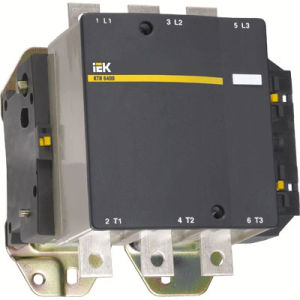

ПУСКАТЕЛЬ КТИ-5330 330А 220В
Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
Технические характеристики контакторов электромагнитных серии КТИ
| Параметры | КТИ-5115 | КТИ-5150 | КТИ-5185 | КТИ-5225 | КТИ-5265 | КТИ-5330 | КТИ-6400 | КТИ-6500 | КТИ-7630 | ||
| Номинальное рабочее напряжение переменного тока Ue, В | 230; 400; 660 | ||||||||||
| Номинальное напряжение изоляции Ui, В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Номинальный рабочий ток Ie, категория применения АС-3 (Un≤400 В), А | 115 | 150 | 185 | 225 | 265 | 330 | 400 | 500 | 630 | ||
| Условный тепловой ток Ith (to≤40o), категория применения АС-1, А | 200 | 250 | 275 | 315 | 350 | 400 | 500 | 700 | 1000 | ||
| Номинальная нагрузка по АС-3, кВт | 230 В | 30 | 40 | 55 | 63 | 75 | 100 | 110 | 147 | 200 | |
| 400 В | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 335 | ||
| 660 В | 80 | 100 | 110 | 129 | 160 | 220 | 280 | 335 | 450 | ||
| Макс. кратковременная нагрузка (t≤1 с), А | 920 | 1200 | 1480 | 1800 | 2120 | 2640 | 3200 | 4000 | 5040 | ||
| Условный ток короткого замыкания Inc, А | 5000 | 10000 | 10000 | 10000 | 10000 | 18000 | 18000 | 18000 | 18000 | ||
| Защита от сверхтоков - предохранитель gG, А | 200 | 250 | 315 | 315 | 400 | 500 | 500 | 800 | 1000 | ||
| Повторно-кратковременный режим, циклов оперирования в час | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | ||
| Мощность рассеяния при номинальном токе, Вт/полюс | АС-3 | 5 | 8 | 12 | 16 | 21 | 31 | 42 | 45 | 48 | |
| АС-1 | 15 | 22 | 25 | 32 | 37 | 44 | 65 | 88 | 120 | ||
Технические характеристики цепи управления
| Параметры | КТИ-5115 | КТИ-5150 | КТИ-5185 | КТИ-5225 | КТИ-5265 | КТИ-5330 | КТИ-6400 | КТИ-6500 | КТИ-7630 | ||
| Номинальное напряжение катушки управления Uc, В | 230; 400 | ||||||||||
| Диапазоны напряжения управления | срабатывание | (0,8÷1,1)⋅Uc | |||||||||
| отпускание | (0,35÷0,55)⋅Uc | ||||||||||
| Мощность потребления катушки при Uc, ВА | срабатывание cos φ=0,3 |
550 | 550 | 800 | 800 | 650 | 650 | 1075 | 1100 | 1650 | |
| удержание cos φ=0,75 |
45 | 45 | 55 | 55 | 10 | 10 | 15 | 18 | 22 | ||
| Время срабатывания, мс | замыкание | 23÷35 | 23÷35 | 20÷35 | 20÷35 | 40÷65 | 40÷65 | 40÷75 | 40÷75 | 40÷80 | |
| размыкание | 5÷15 | 5÷15 | 7÷15 | 7÷15 | 100÷170 | 100÷170 | 100÷170 | 100÷170 | 100÷200 | ||
| Электрическая износоустойчивость, млн ком. циклов | АС-3 | 0,8 | 0,8 | 0,8 | 0,7 | 0,7 | 0,6 | 0,5 | 0,5 | 0,4 | |
| АС-1 | 0,5 | 0,5 | 0,5 | 0,4 | 0,4 | 0,3 | 0,3 | 0,3 | 0,25 | ||
| Механическая износоустойчивость, млн ком. циклов | 1 | 1 | 1 | 1 | 1 | 1 | 0,8 | 0,8 | 0,8 | ||
| Мощность рассеяния, Вт/полюс | 12÷16 | 12÷16 | 18÷24 | 18÷24 | 8 | 8 | 14 | 18 | 20 | ||
Особенности конструкции
 |
В схеме каждого контактора имеется одна группа замыкающих контактов, встроенных в модуль катушки управления. Это при наличии кнопочного поста управления позволяет собрать простую схему управления. |  |
Использование стандартного торцевого ключа для изменения усилия прижатия контактной системы и проверки действия контактной системы. |
 |
Верхняя крышка закреплена при помощи винтов с фиксацией. Это исключает самопроизвольное развинчивание. Поэтому контакторы серии КТИ можно устанавливать в места, где присутствует постоянная рабочая вибрация. |  |
Индикатор положения контактной системы вынесен на внешнюю панель боковой крышки. Это позволяет проверить состояние контактной системы, не разбирая контактор. Это экономит рабочее время. |
 |
Наличие индикации (насечки, выполненные на заводе) на контактах позволяет определить их степень износа. |  |
Конструкция контакторов позволяет монтировать одновременно две дополнительные приставки в любом наборе. |
 |
Усовершенствованная конструкция катушки управления позволяет производить ее демонтаж без специального инструмента (путем утапливания фиксатора в корпус контактора). |  |
Собранный на заводе реверсивный контактор поставляется с заводскими шинами и механической блокировкой. Контакторы смонтированы на двух металлических рейках, что обеспечивает высокую жесткость конструкции. Реверсивные контакторы КТИ представляют собой отдельную группу в ассортименте компании. |
 |
Контакт-детали выполнены из композитов на основе серебра, что позволяет уменьшить контактное сопротивление при повышении температуры. |
Габаритные размеры
КТИ-5115 ... КТИ-5330
| Типоисполнение | Размеры, мм | |||||||||||||||
| а | Р | Q | Q1 | S | d | f | b | b1 | M | N | c | L | G | G1 | Y | |
| КТИ-5115 | 163,5 | 37 | 29,5 | 60 | 20 | М6 | 131 | 162 | 137 | 147 | 124 | 171 | 107 | 80 | 106 | 44 |
| КТИ-5150 | 163,5 | 40 | 26 | 57,5 | 20 | М8 | 131 | 170 | 137 | 150 | 124 | 171 | 107 | 80 | 106 | 44 |
| КТИ-5185 | 168,5 | 40 | 29 | 59,5 | 20 | М8 | 130 | 174 | 137 | 154 | 127 | 181 | 113,5 | 80 | 111 | 44 |
| КТИ-5225 | 168,5 | 48 | 21 | 51,5 | 25 | М10 | 130 | 197 | 137 | 172 | 127 | 181 | 113,5 | 80 | 111 | 44 |
| КТИ-5265 | 201,5 | 48 | 39 | 66,5 | 25 | М10 | 147 | 203 | 145 | 178 | 147 | 213 | 141 | 96 | 140 | 38 |
| КТИ-5330 | 213 | 48 | 43 | 74 | 25 | М10 | 147 | 206 | 145 | 181 | 158 | 219 | 145 | 96 | 154 | 38 |
