РЭК 78/4 DC 24V IEK
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Технические характеристики

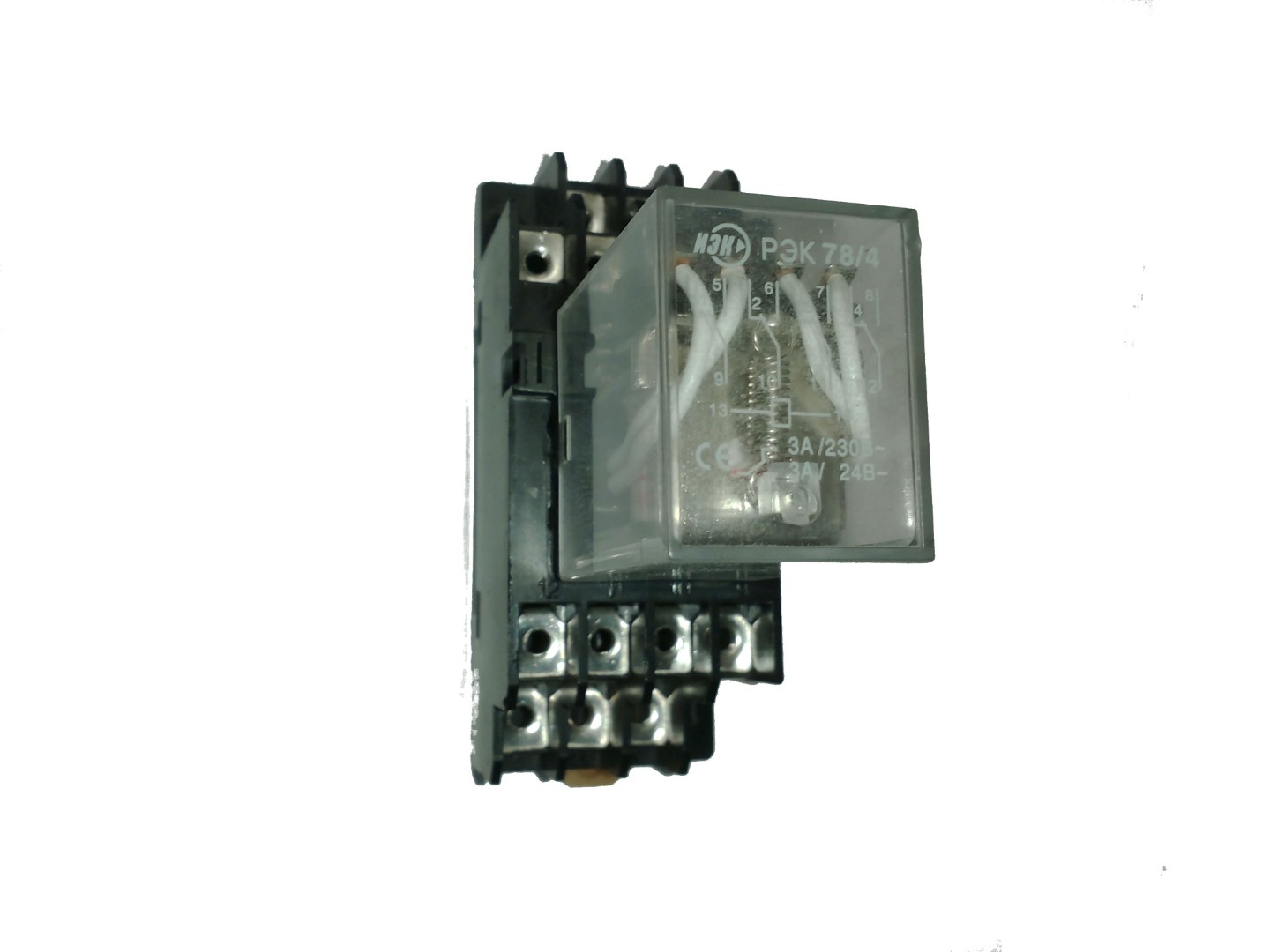

Реле РЭК 78/4 DC 24V +колодка
Номинальный ток контактов: 3 А
Номинальное напряжение катушки управления: 24 В
Номинальное напряжение цепи контактов: 230~ В; 24= В
Количество групп переключающих контактов: 3
Сопротивление контактов: 50 мОм
Сопротивление изоляции 100 мОм
Электрическая износостойкость, не менее,100000 циклов Механическая износостойкость, не менее,10000000 циклов Климатическое исполнение и категория размещения: УХЛ4
Степень защиты: IP40
Любое рабочее положение в пространстве
Преимущества
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
- Применение серебросодержащих контактов увеличивает их долговечность.
- Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
