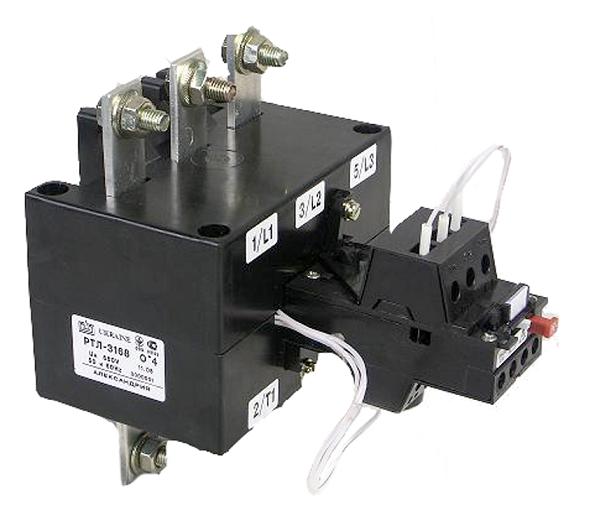

РЕЛЕ РТЛ 3270 270А
Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00. Реле РТЛ могут устанавливаться как на пускатели, так и отдельно от пускателей. Разработаны и выпускаются реле РТЛ и клеммники КРЛ, и могут устанавливаться на стандартную рейку.
Номинальное напряжение реле,В - 660;
Номинальный ток, А - до 250;
Масса не более, кг - 1,8.
Габаритные размеры, мм - 129х160х176; Крепление реле 4 винта М6.
Таблица подбора теплового реле по мощности двигателя
| I ном., А для ПМЛ |
Тип |
Диапазон токовых уставок, А |
Мощность потребляемая одним полюсом на max токовой уставке, Вт |
Мощность электродвигателя, кВт, при напряжении, В, 50 Гц, 60 Гц |
||||
|
220 |
380 |
440 |
500 |
660 |
||||
|
125 |
РТЛ 3125 |
74,00-125,00 |
2,10 |
30,00 |
59,00 |
63,00 |
80,00 |
110,00 |
|
160 |
РТЛ 3170 |
102,00-170,00 |
45,00 |
80,00 |
90,00 |
100,00 |
140,00 |
|
|
250 |
РТЛ 3270 |
165,00-270,00 |
65,00 |
110,00 |
110,00 |
150,00 |
200,00 |
|
Примечание: Конструкция реле самостоятельную установку без клеммника пускателя и контактора не допускает.
