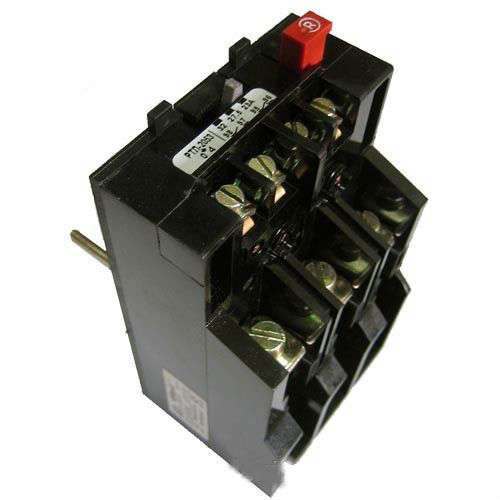

РЕЛЕ РТЛ2057 38-52А
Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00.
Выпускаются электротепловые реле с диапазоном тока от 23 до 86 А.
Реле РТЛ могут устанавливаться как на пускатели, так и отдельно от пускателей. Разработаны и выпускаются реле РТЛ и клеммники КРЛ, и могут устанавливаться на стандартную рейку.
Степень защиты IP20, для реле электротепловых 2М, К, ДМ.
Пределы регулирования тока несрабатывания, А - от 23 до 86
Номинальное напряжение, В - 660
Буква Д обозначает исполнение реле РТЛ-2000 для установки с пускателями ПМЛ-4160ДМ, ПМЛ-4560ДМ.
Буква К , обозначает исполнение реле РТЛ-2000 для установки с пускателями ПМЛ-3000 Д
Буква М обозначает исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255-69. Отсутствие буквы обозначает исполнение реле со степенью защиты IP00.
Габаритные размеры,мм - 75х76,3х116.
Масса, кг - 0,505.
Таблица подбора теплового реле по мощности двигателя
| I ном., А для ПМЛ |
Тип |
Диапазон токовых уставок, А |
Мощность потребляемая одним полюсом на max токовой уставке, Вт |
Мощность электродвигателя, кВт, при напряжении, В, 50 Гц, 60 Гц |
||||
|
220 |
380 |
440 |
500 |
660 |
||||
|
40 40* |
РТЛ 2053 (М) |
23,00-32,00 |
2,43 |
7,50 |
15,00 |
15,00 |
18,50 |
22,00 |
| РТЛ 2055 (М) |
30,00-41,00 |
3,03 |
10,00 |
18,50 |
18,50 |
22,00 |
30,00 |
|
| РТЛ 2053 (М, К*) |
23,00-32,00 |
2,43 |
7,50 |
15,00 |
15,00 |
18,50 |
22,00 |
|
| РТЛ 2055 (М, К*) |
30,00-41,00 |
3,03 |
10,00 |
18,50 |
18,50 |
22,00 |
30,00 |
|
| 63 | РТЛ 2055 (М) |
30,00-41,00 |
3,03 |
10,00 |
18,50 |
18,50 |
22,00 |
30,00 |
| РТЛ 2057 (М) |
38,00-52,00 |
3,30 |
11,00 |
22,00 |
25,00 |
30,00 |
37,00 |
|
| РТЛ 2059 (М) |
47,00-64,00 |
3,69 |
15,00 |
25,00 |
30,00 |
37,00 |
45,00 |
|
| РТЛ 2061 (М) |
54,00-74,00 |
4,38 |
18,50 |
30,00 |
37,00 |
45,00 |
55,00 |
|
|
80 100 |
РТЛ 2061 (М, ДМ) |
54,00-74,00 |
4,38 |
18,50 |
30,00 |
37,00 |
45,00 |
55,00 |
| РТЛ 2063 (М, ДМ) |
63,00-86,00 |
5,62 |
22,00 |
37,00 |
45,00 |
50,00 |
70,00 |
|
| РТЛ 3125 |
74,00-125,00 |
2,10 |
30,00 |
59,00 |
63,00 |
80,00 |
110,00 |
|
Примечание: Конструкция реле самостоятельную установку без клеммника пускателя и контактора не допускает.
