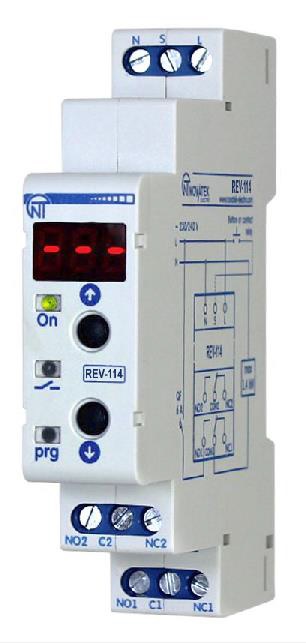

Реле времени рэв-114 (Rev-114)

Реле времени REV-114 производства NOVATEK-ELECTRO, Украина, выполняет функции управления (вкл./откл.) нагрузкой с независимой выдержкой времени, задаваемой пользователем. Реле подключается к сети переменного тока 230 - 240V.

Это микропроцессорное стройство предназначено для установки оператором разнообразных режимов включения/выключения нагрузки, которые выставляются с помощью кнопок управления и отражаются визуально на цифровом индикаторе.

Режимы и состояния реле времени REV-114

- задержка на включение

- выдержка времени при подаче питания

- периодический с задержкой при включении

- периодический с выдержкой времени при включении

- генератор импульса

- задержка на включение с внешним запуском

- задержка на отключение с внешним запуском

- импульсный I с внешним запуском

- импульсный II с внешним запуском

- задержка включения-выключения с внешним запуском

- шаг реле нагрузки (при каждом замыкании управляющего контакта)

- периодический с внешним запуском и задержкой на включение

- периодический с внешним запуском и выдержкой времени при включении

- генератор импульса с внешним запуском

- пуск-стоп

- всегда включено

- всегда отключено.

Настройка режимов реле производится согласно алгоритму, описанному в паспорте завода-производителя.

Характеристики

- напряжение питания AC 230/240V

- частота 45 ... 62 Hz

- диапазон рабочего напряжения 160 ... 280V

- время готовности после подачи напряжения питания, не более 0,4сек.

- погрешность отсчета не более 0,5%

- количество режимов /алгоритмов состояний реле 17

- диапазон настройки (регулирования) времени 0,1сек - 10 дней

- настройка выдержки времени - с помощью кнопок на передней панели

- режим работы номинальный - продолжительный

- цифровая индикация оставшегося времени - на табло

- количество переключающих контактов - 2

- мощность потребляемая под нагрузкой до 0,5 Вт

- ресурс коммутации выходных контактов (cosφ=1):

при нагрузке 6А не менее 100 000 раз;

при нагрузке 1А не менее 1млн раз

- класс защиты клеммника IP20; корпуса IP40

- климатическое исполнение УХЛ3.1

- рабочая температура -20 ... +55 ºС

- сечение подводимого провода 0,5 - 2 мм кв.

- монтаж на DIN-рейку 35мм

- материал корпуса -самозатухающий пластик.

Выходные контакты

- максимальный ток (AC 250V) 6А

- коммутируемая мощность, макс. 1500ВА

- допустимое длительное напряжение AC 250V

- максимальный ток при Uпост=28V 3А
