РН-116 (16А)

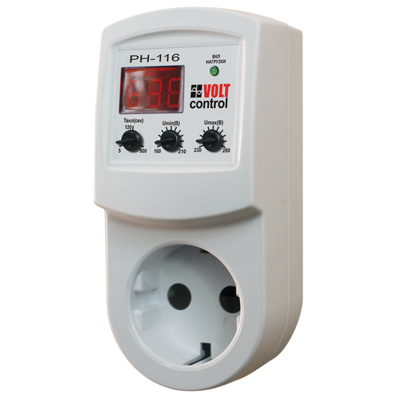

Реле напряжения РН-116

Предназначено для защиты бытовой техники от нестабильного напряжения.
Применяется для однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления всех параметров сети.
Номинальная нагрузка: 16 Ампер (3500 Ватт).
Установка: в электрическую розетку.
Выход: розетка типа Schuko.
Гарантия: 5 лет

Функции реле:

– Защищает нагрузку от высокочастотных и высоковольтных импульсных помех.
– Ограничивает ток в нагрузке до 16 А (мощность нагрузки до 3,5 кВт).
– Индицирует действующее значение напряжения в сети.
На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует: – Текущее действующее значение напряжения.
– Точное значение устанавливаемого параметра.
– Время оставшееся до момента повторного включения нагрузки.
– Аварийное отключение нагрузки (мигание текущего значения напряжения).
Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
– Порог срабатывания по максимально допустимому значению напряжения.
– Порог срабатывания по минимально допустимому значению напряжения.
– Задержку времени включения нагрузки после восстановления параметров сети.

Технические характеристики РН-116:

– Номинальное напряжение В: 220.
– Частота сети Гц: 47 – 65.
Диапазон регулирования:
– срабатывания по Umin: 160 – 210 V~.
– Срабатывания по Umах: 230 – 280 V~.
– Времени АПВ: 5 –900 секунд.
– Фиксированное время срабатывания по Umах с: 1.
– Фиксированная задержка отключения по Umin с: 7.
– Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В с: 0,12.
– Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, не более с: 0,02.
– Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или выше 285 В с: 0,12.
– Максимальный коммутируемый ток при активной нагрузке, не менее А: 16.
– Точность определения порога срабатывания по напряжению В: до 3.
– Минимальное напряжение, при котором сохраняется работоспособность (действующее значение) В: 120.
– Максимальное напряжение, при котором сохраняется работоспособность (действующее значение) В: 400.
– Гистерезис возврата по напряжению, не менее В: 4.
– Ток потребления от сети при неподключенной нагрузке мА: до 15.
Коммутационный ресурс выходных контактов:
- под нагрузкой 16 А, не менее 100 тыс раз.
- под нагрузкой 5 А, не менее 1 млн раз.
– Масса, не более кг 0,160
