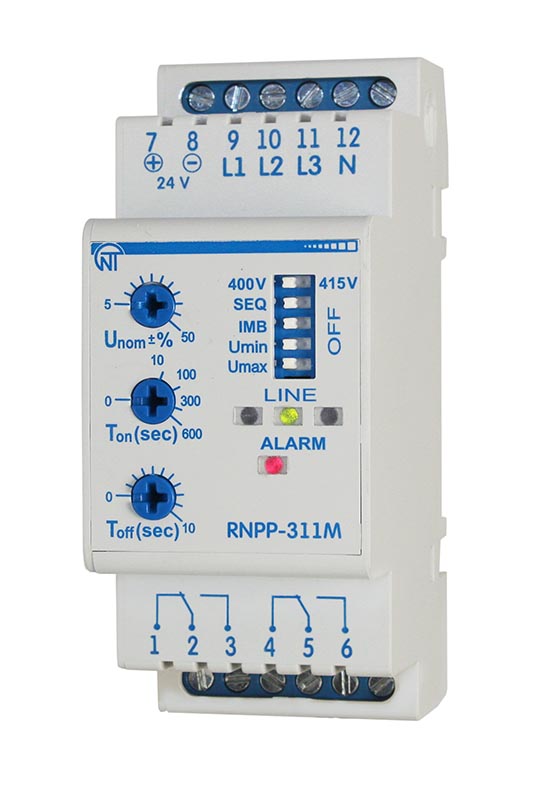

РНПП 311М (3 ФАЗЫ)
Многофункциональное реле напряжения, перекоса и последовательности фаз РНПП-311М являются модификацией реле РНПП-311 и предназначено для:
- контроля допустимого уровня напряжения;
- контроля правильного чередования и отсутствия сличния фаз;
- контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
- откючения нагрузки 380/220 В50 Гц путем размыкания цепи питания нагрузки (коммутации электрических цепей постоянного и переменного тока) при некачественном сетевом напряжении.Время срабатывания РНПП-311М задается пользователем (Тср);
- контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения. Время автоматического повторного включения (Твкл) задается пользователем;
- индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе.
В реле РНПП-311М предусмотрены возможности выбора типа контролируемой сети (380 или 400 В) и набора защитных функций.
Пользователь может выбрать тип контролируемой сети. Можно задать защитные функции прибора, что позволяет РНПП-311М работать в различных режимах, как:
- режим полного контроля напряжения сети;
- режим контроля минимального/максимального напряжения;
- режим контроля минимального напряжения;
- режим контроля максимального напряжения ;
- режим контроля нличия фаз;
- режим контроля неправильного чередования и наличия слипания фаз;
- режим контроля перекоса фаз, и в других режимах.
Контроль наличия фаз сохраняется при любом положении переключателей 5-8, в том числе, когда они находятся в положении ВЫКЛ.
В реле РНПП-311М предусмотрена возможность подключения оперативного питания 24В.
Технические характеристики
Назначение устройства: аппаратура управления и распределения.
Номинальный режим работы: продолжительный
Степень защиты устройства: - прибора IP40, - клеммника IP20
Класс защиты от поражения электрическим током: I
Климатическое исполнение УХЛ4
Диапазон рабочих температур, oС -35 - +55
Температура хранения, oС -45 - +70
Допустимая степень загрязнения: II
Категория перенапряжения: II
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживание напряжения, кВ 2,5
Номинальное линейное/фазное напряжение,В 380/220, 400/232
Частота сети, Гц 45-65
Диапазон регулирования порога по Umax/Umin, в % от Uном 5-50
Диапазон регулирования по Тср, с 0 - 10
Диапазон регулирования по Твкл,с 0 - 600
Фиксированная задержка срабатывания по Umin, с 12*
Времясрабатывания при обрыве одной из фаз, с, не более 0,2**
Время готовности при подаче напряжения на реле, с, не более 0,2**
Величина прекоса фаз, В 60
Гистерезис по напряжению, В 5-6
Гистерезис по перекосу фаз,В 5-6
Точность определения порога срабатывания по напряжению, В, не более 3
Точность определения перекоса фаз, %, не более 2
Напряжение, при котором сохраняется работоспособность, % от Uном. от 50 до 150
Потребляемая мощность (под нагрузкой), ВА, не более 3,0
Максимальный коммутируемый ток выходных контактов, А 5
Коммутационный ресурс выходный контактов: - под нагрузкой 5А, не менее, раз 100 тыс.; - под нагрузкой 1А, не менее, раз 1млн.
Масса, кг, не более 0,200
Габаритные размеры, мм 35*92*58
Монтаж на стандартную DIN-рейку 35 мм
Положение в пространстве произвольное
* Если авария произошла по Umin, фиксированное время срабатывания реле составляет 12с, при условии:
- переключатели Umax и Umin находятся в левом положении, а переключатели ЧФ и ПФ - в правом;
- переключатели 5-8 находятся в левом положении.
При любой другой комбинации переключателей, реле срабатывает за время Тср, заданное пользователем.
Если в течении этого времени (12с) произойдет другая авария, например, по Umax, реле сработает по наименьшему из периодов: и через оставшееся от 12 с время.
** При работе в режиме реле максимального напряжения - 0,3 с.
