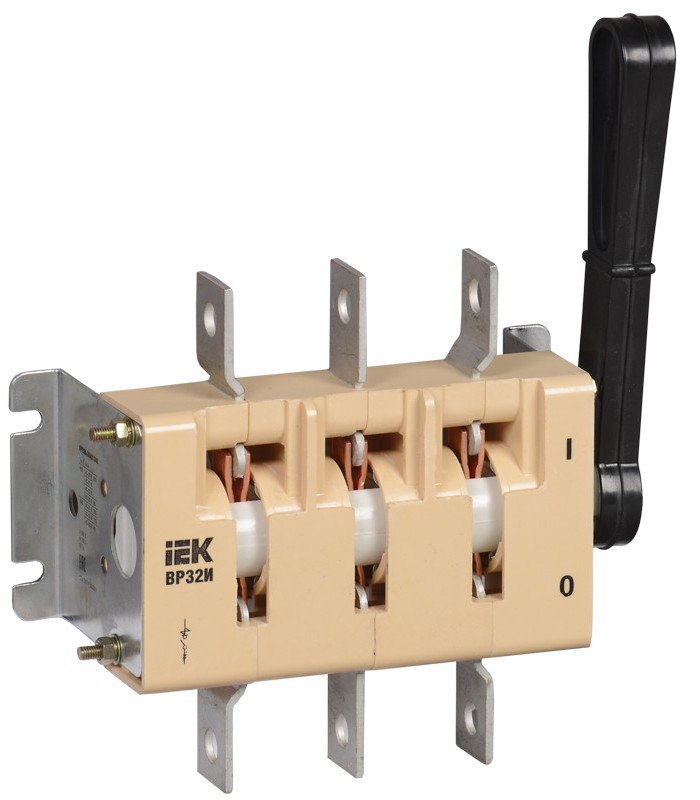

РУБ-НИК ВР32И 250А ИЕК
Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
Особенности конструкции
 |
Двойной видимый разрыв цепи обеспечивает безопасность обслуживания электроустановки техническим персоналом. |  |
Дополнительная цветовая индикация положения «Включено» сигнализирует о необходимых мерах предосторожности. |
 |
Корпус ВР32И выполнен из самозатухающего механически прочного пластика. |  |
Съемная рукоятка позволяет повысить безопасность эксплуатации электроустановки. |
 |
Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины. |  |
Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии. |
 |
Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов. |
Технические характеристики
| Наименование параметра | ВР32И 100 А | ВР32И 250 А | ВР32И 400 А | |
| Условный тепловой ток на открытом воздухе Ith, А | 100 | 250 | 400 | |
| Условный тепловой ток в оболочке Ithe, А | 80 | 200 | 315 | |
| Номинальный рабочий ток Ie при Ue=400 В в зависимости от категории применения, А | АС-20В | 100 | 250 | 400 |
| АС-21В | 100 | 250 | 400 | |
| АС-22В | 100 | 250 | 400 | |
| АС-23В | 50 | 80 | - | |
| Номинальный рабочий ток Ie при Ue=690 В в зависимости от категории применения, А | АС-21В | 100 | 250 | 400 |
| АС-22В | 80 | 125 | 200 | |
| АС-23В | 20 | 40 | - | |
| Тепловые потери, Вт/полюс | 3 | 15 | 35 | |
| Номинальное напряжение изоляции Ui, В | 690 | 690 | 690 | |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8,0 | 8,0 | 8,0 | |
| Степень защиты по ГОСТ 14254 | IP00, IP32 со стороны привода при установке в НКУ | |||
| Диапазон рабочих температур, oС | от минус 25 до плюс 40 | |||
| Масса, кг | 1,2 | 1,8 | 2,5 | |
| Электрическая износостойкость при Ue=400 В в зависимости от категории применения, циклов В-О | АС-20В | 4000 | 2500 | 2500 |
| АС-21В | 4000 | 2000 | 2000 | |
| АС-22В | 3200 | 1600 | 1600 | |
| АС-23В | 4000 | 3200 | - | |
| Электрическая износостойкость при Ue=660 В в зависимости от категории применения, циклов В-О | АС-21В | 300 | 200 | 200 |
| АС-22В | 300 | 200 | 200 | |
| АС-23В | 300 | 300 | - | |
| Механическая износостойкость, циклов В-О | 25000 | 25000 | 16000 | |
| Климатическое исполнение по ГОСТ 15150 | УХЛ3 | УХЛ3 | УХЛ3 | |
| Группа условий эксплуатации по ГОСТ 17516.1 | М4 | М4 | М4 | |
| Высота установки над уровнем моря, не более, м | 2000 | 2000 | 2000 | |
| Сечения токопроводящих жил, пригодных для присоединения, мм2 | 10.50 | 70.150 | 120.3x120 | |
| Срок службы с момента ввода в эксплуатацию, лет, не менее | 10 | 10 | 10 | |
