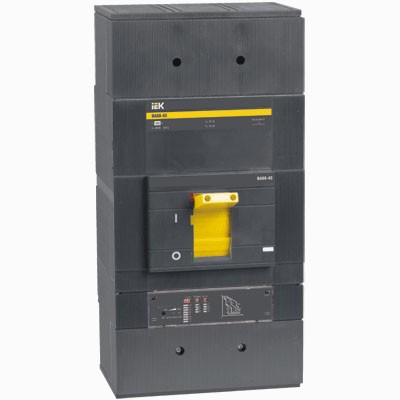

ВА88-43 3п 1000А с ел.росцеп.

29126
55 062 грн.
шт.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Особенности конструкции

Кривая токоограничения Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время. Диапазон тепловых расцепителей Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
Установка дополнительных устройств Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства. Скоба RCS При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
Пластиковые детали корпуса ВА88 Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании. Установка автоматических выключателей ВА88 Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
Двойная изоляция Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки. Маркировка ВА88 Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.

Технические характеристики



Наименование ВА88-32 ВА88-33 ВА88-35 ВА88-35* ВА88-37 ВА88-37* ВА88-40 ВА88-40* ВА88-43**
Максимальный номинальный ток (базовый габарит) Inm, A 125 160 250 250 400 400 800 800 1600
Номинальный ток (уставка теплового расцепителя), In, А 12.5, 16,
25,
32,
40		 50, 63, 80, 100, 125 16,
25,
32,
40		 50, 63, 100, 125, 160 63, 80,
100, 125,
160, 200,
250		 250(0,4*1) 250,
315,
400		 400 (0,4*1) 400,
500,
630,
800		 800 (0,4*1) 1000, 1250, 1600
Уставка электромагнитного расцепителя Im ,А 500 10 In 500 10 In 10 In регулир. (1,5*12) In 10 In регулир. (1,5*12) In 10 In регулир. (1,5*12) In регулир. (1,5*12) In
Расцепитель сверхтоков тепловой и электро-магнитный тепловой и электро-магнитный тепловой и электро-магнитный электронный тепловой и электро-магнитный электронный тепловой и электро-магнитный электронный электронный
МР110                 •
МР211       •   •   • •
Номинальная рабочая наибольшая отключающая способность Ics, кА 12,5 17,5 25 25 35 35 35 35 50
Номинальная предельная наибольшая отключающая способность Icu, при 220 В, кА 25 35 35 35 35 35 35 35 50
Номинальная предельная наибольшая отключающая способность Icu, при 690 В, кА 4 6 14 14 18 18 20 20 20
Механическая износостойкость циклов В-О, не менее 8500 7000 7000 7000 4000 4000 4000 4000 2500
Электрическая износостойкость циклов В-О, не менее 2500 2000 2000 2000 2000 2000 2000 2000 1500

ВА88-43

Габаритные размеры ВА88-43
