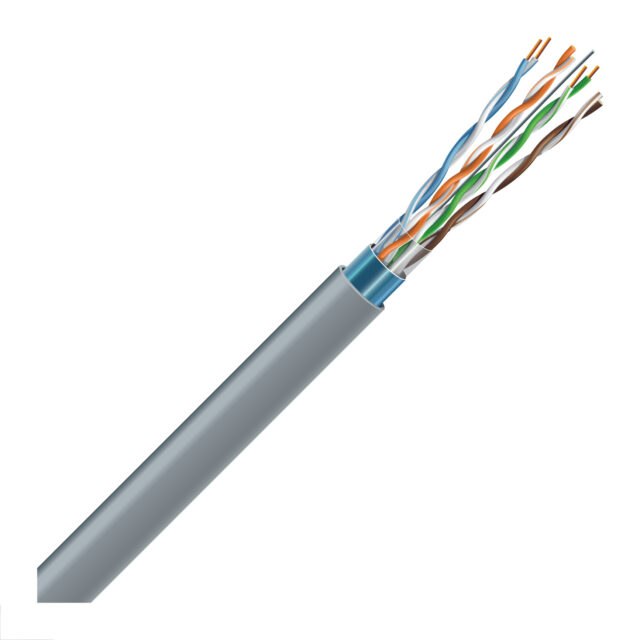

Вита пара F/UTP кат 5е 4х2х24 AWG ЗЗКМ

41685
33.6 грн.
шт.

СФЕРА ЗАСТОСУВАННЯ

Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку:

  • марки Cat. 5e F/UTP 4x2x24AWG призначений для структурованих кабельних мереж при поодинокому прокладанні в середині будівель, споруд, апаратури при експлуатації на частотах до 100 МГц в умовах підвищених електромагнітних впливів;

КОНСТРУКЦІЯ

• Струмопровідна жила: мідний м’який дріт 24 AWG

• Ізоляція: поліетилен HDPE, маркування ізоляції колірне

• Стрічка ПЕТ

• Екран: алюмополімерна стрічка.

• Mідний луджений контактний дріт Ø 26 AWG

• Зовнішня оболонка:

PVC – полівінілхлоридний пластикат RAL 7001 сірий, TM51 70 °C
LSZH – безгалогеннний компаунд RAL 2003 помаранчевий, 70 °C
PE – світлостабілізований поліетилен RAL 9011 чорний, 80 °C

ВІДПОВІДНІСТЬ ВИМОГАМ

ТУ У 27.3-36911851-025:2020
ДСТУ IEC 61156-5
ISO/IEC 11801-1, IEC 61156-5
EN 50288-2-1
ANSI EIA/TIA 568.2-D

ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ

Температура експлуатації кабелю:
• при стаціонарній (нерухомій) прокладці від -20º С до +60º С
• при прокладці, монтажі та експлуатаційних вигинах від 0º С до + 50º С
Мінімальний радіус вигину:
• при стаціонарній (нерухомій) прокладці 4 діаметри кабелю
• при прокладці, монтажі та експлуатаційних вигинах 8 діаметрів кабелю

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Розтягуюче зусилля макс. 85 Н
Опір провідника макс. 95 Ω/км
Омічна асиметрія жил у парі макс. 2%
Опір ізоляції мін. 5000 MΩ х м
Робоча ємність макс. 56 пФ/м
Ємнісна асиметрія пар по відношенню до землі макс. 1600 пФ/км
Номінальна швидкість поширення сигналу 67-69%
Затримка поширення сигналу макс. 537 нс/100 м
Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв 1000 В
Робоча напруга (постійний струм) макс. 72 В
