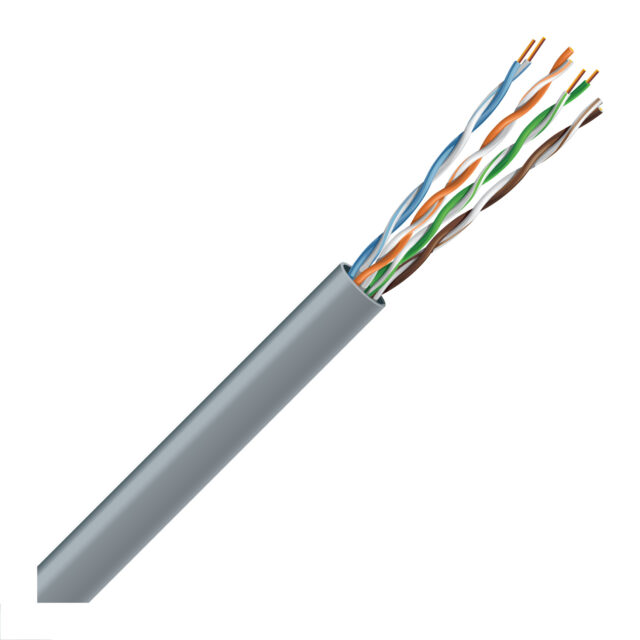

Вита пара U/UTP кат 5е 4х2х 24 AWG ЗЗКМ
СФЕРА ЗАСТОСУВАННЯ
Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку:
- марки Cat. 5e U/UTP 4x2x24AWG призначений для структурованих кабельних мереж при поодинокому прокладанні в середині будівель, споруд, апаратури при експлуатації на частотах до 100 МГц;
КОНСТРУКЦІЯ
• Струмопровідна жила: мідний м’який дріт 24 AWG
• Ізоляція: поліетилен HDPE, маркування ізоляції колірне
• Зовнішня оболонка:
PVC – полівінілхлоридний пластикат RAL 7001 сірий, TM51 70 °C
LSZH – безгалогеннний компаунд RAL 2003 помаранчевий, 70 °C
PE – світлостабілізований поліетилен RAL 9011 чорний, 80 °C
ВІДПОВІДНІСТЬ ВИМОГАМ
ТУ У 27.3-36911851-025:2020
ДСТУ IEC 61156-5
ISO/IEC 11801-1, IEC 61156-5
EN 50288-3-1
ANSI EIA/TIA 568.2-D
ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
| Температура експлуатації кабелю: | |
| • при стаціонарній (нерухомій) прокладці | від -20º С до +60º С |
| • при прокладці, монтажі та експлуатаційних вигинах | від 0º С до + 50º С |
| Мінімальний радіус вигину: | |
| • при стаціонарній (нерухомій) прокладці | 4 діаметри кабелю |
| • при прокладці, монтажі та експлуатаційних вигинах | 8 діаметрів кабелю |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Розтягуюче зусилля | макс. 85 Н |
| Опір провідника | макс. 95 Ω/км |
| Омічна асиметрія жил у парі | макс. 2% |
| Опір ізоляції | мін. 5000 MΩ х м |
| Робоча ємність | макс. 56 пФ/м |
| Ємнісна асиметрія пар по відношенню до землі | макс. 1600 пФ/км |
| Номінальна швидкість поширення сигналу | 67-69% |
| Затримка поширення сигналу | макс. 537 нс/100 м |
| Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв | 1000 В |
| Робоча напруга (постійний струм) | макс. 72 В |
