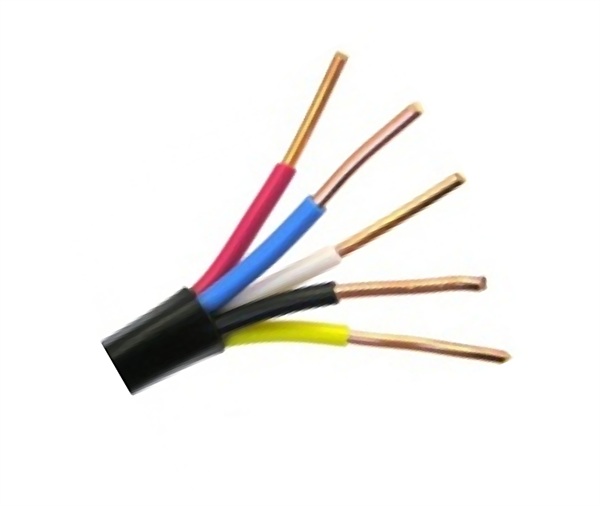

ВВГнг 5х25 ЗЗКМ

КАБЕЛІ СИЛОВІ З МІДНИМИ СТРУМОПРОВІДНИМИ ЖИЛАМИ

В – Ізоляція з полівінілхлоридного пластикату
В – Оболонка з полівінілхлоридного пластикату
Г – Відсутність захисного покриву поверх броні або оболонки («голий»)
ВВГнг – Не поширює горіння

ПРИЗНАЧЕННЯ

Кабелі призначені для передавання і розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц. Кабелі на номінальну напругу 0,3/0,5 кВ можуть використовуватись  для електричних систем 0,38/0,66 кВ.

Кабелі призначені для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, у блоках, а також для прокладання на відкритому повітрі.

Кабелі марки ВВГ призначені для поодинокого прокладання. Кабелі марки ВВГнг призначені для прокладання в умовах, що потребують нерозповсюдження горіння кабелю при прокладанні в пучках. Кабелі марки ВВГнгд призначені для прокладання в умовах, де потрібне нерозповсюдження горіння кабелю при прокладанні в пучках, знижене димовиділення та малонебезпечна токсичність газів.

Кабелі відносяться до класу стійких до розповсюдження вогню за умов поодинокого прокладання згідно з ДСТУ 4809.

Кабелі марок ВВГнг, ВВГнгд відносяться до класу стійких до розповсюдження вогню при прокладанні в пучках за категорією А згідно з ДСТУ 4809.

КОНСТРУКЦІЯ

Струмопровідна мідна жила, однодротова кругла (ок) або багатодротова кругла (мк), 1 або 2 класу гнучкості. У чотирижильних кабелів жили 2 класу з перетином 70-240 мм2  можуть бути секторної форми (мс).

Ізоляція кабелів марок ВВГ, ВВГнг – полівінілхлоридний пластикат; кабелів марки ВВГнгд – композиція зниженої пожежонебезпеки. Маркування ізоляції жил колірне (суцільне) або цифрове. Кабелі випускаються з нульовою жилою блакитного кольору або з жилою заземлення зелено-жовтого кольору.

Ізольовані жили багатожильних кабелів скручені в сердечник.

Оболонка:

• ВВГнг – полівінілхлоридний пластикат зниженої горючості;

ТЕХНІЧНІ ТА ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
