ЯЩИК ЩМП-4 IP54(800*650*250)
Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.

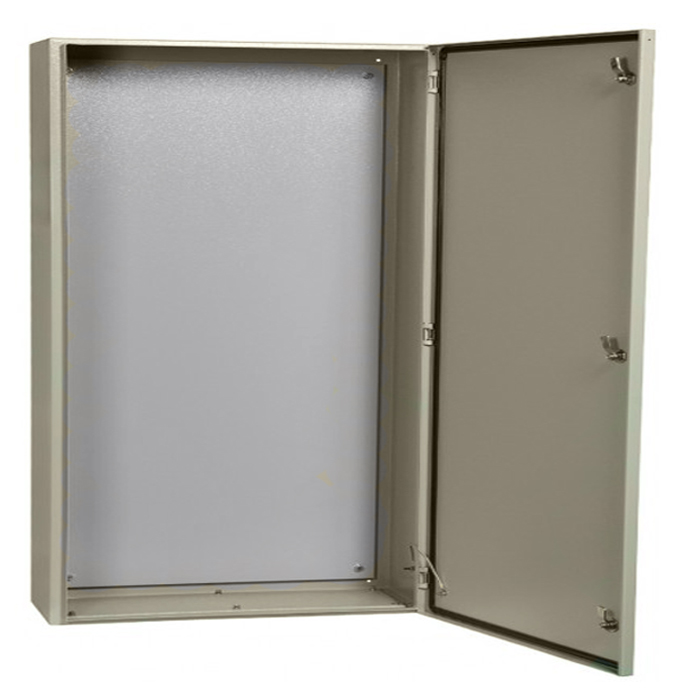

Сварной металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пыле-влагонепроницаемый замок.
Особенности конструкции
 |
В исполнении IP54 многогранный защитный желоб корпуса предотвращает проникновение грязи и воды при открытии дверцы. |  |
В исполнении IP54 уплотнение из вспененного полиуретана. |
 |
Съемная задняя стенка в габаритах 16.6.4 и 16.8.4 значительно упрощает обслуживание и монтаж электрооборудования. |  |
Ножки на задней стенке в габаритах 16.6.4 и 16.8.4 упрощают ее установку и повышают безопасность обслуживания шкафа. |
Технические характеристики
- Вид установки: навесной, напольный
- Толщина металла: 1,0÷1,5 мм
- Номинальный ток: до 630 А
- Тип покрытия: порошковое, шагрень
- Цвет: RAL 7035, RAL 7032
- Степень защиты по ГОСТ 14254: IP31
- Угол открытия двери: 105o
- Тип применяемых аппаратов: любой
Габаритные размеры
| № поз. | Наименование |
| 1 | Корпус щита |
| 2 | Панель монтажная |
| 3 | Зацеп крепежный |
| 4 | Дверь |
| 5 | Замок |
| Наименование | H, мм | L, мм | В, мм | L1, мм | H1. мм | L2, мм | H2, мм | H3, мм | L3, мм | H4. мм | а, мм | b, мм |
| ЩМП-4-0 | 800 | 650 | 250 | 570 | 750 | 520 | 670 | 730 | 585 | 834 | 523 | 53 |
