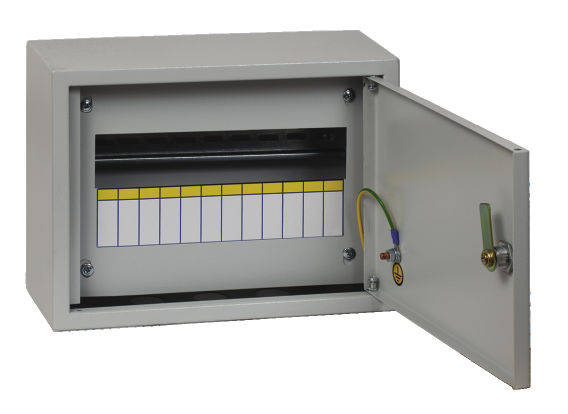

ЯЩИК ЩРН-12
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Особенности конструкции
 |
Оцинкованная рейка для крепления шин N и PE. |  |
В исполнении IP54 многогранный защитный желоб корпуса предотвращает проникновение грязи и воды при открытии дверцы. |
 |
Защитная оперативная панель, исключающая поражение током в ходе эксплуатации готового изделия. |  |
В исполнении IP54 предусмотрено уплотнение из вспененного полиуретана. |
Технические характеристики
- Вид установки: навесной
- Толщина металла 0,8-1,0 мм
- Номинальный ток до 100 А
- Тип покрытия: порошковое, шагрень/глянец
- Цвет RAL 7032, RAL 7035, RAL 9016
- Степень защиты навесных - IP31,
- Угол открытия двери: 105o
- Тип применяемых аппаратов: модульные
Габаритные размеры
ЩРн-12з
| № поз. | Наименование |
| 1 | Корпус щита |
| 2 | Панель оперативная |
| 3 | DIN-рейка |
| 4 | Рейка шин N и PE |
| 5 | Гайка заземления |
| 6 | Дверь |
| 7 | Замок |
