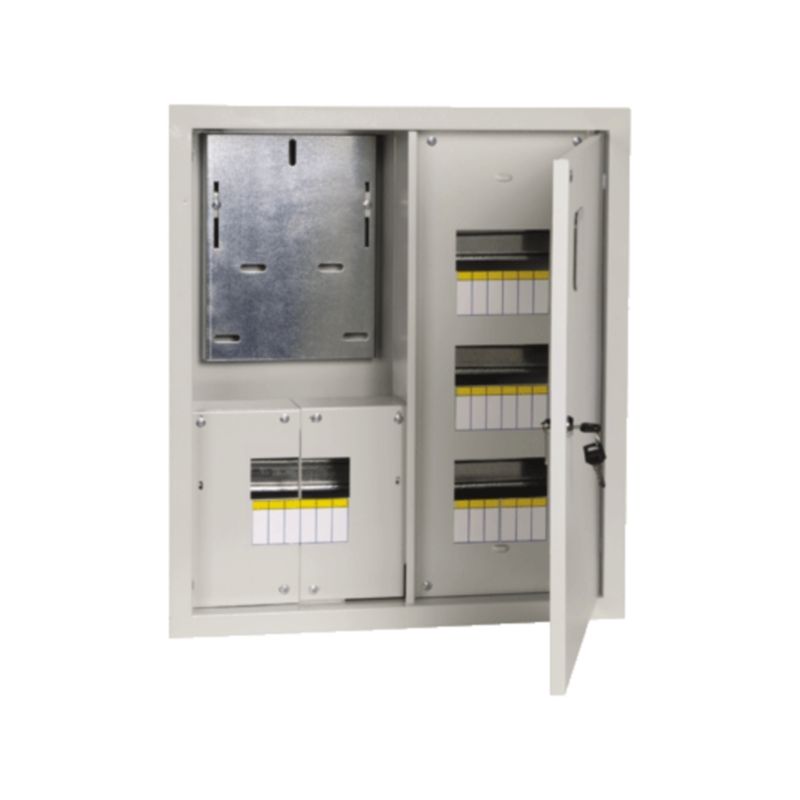

ЯЩИК ЩУРВ-3-24
Предназначены для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, ее учета и распределения, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания
Особенности конструкции
 |
Защитная раздельная оперативная панель исключает возможность поражения током в ходе эксплуатации изделия, а также позволяет пломбировать вводной аппарат без ограничения доступа к групповым аппаратам. |  |
В исполнении IP54 многогранный защитный желоб корпуса предотвращает проникновение грязи и воды при открытии дверцы. |
 |
Универсальная монтажная панель под счетчик позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков. |  |
В исполнении IP54 предусмотрено уплотнение из вспененного полиуретана. |
 |
Информационное окно для удобства снятия показаний счетчика. |  |
Установочная рейка для шин N и PE (в корпусах «белый глянец») |
Технические характеристики
- Вид установки: встраиваемый
- Толщина металла 0,8÷1 мм
- Номинальный ток 50 А
- Тип покрытия порошковое, шагрень/глянец
- Цвет RAL 7035, RAL 9016, RAL 7032
- Степень защиты: IP31
- Угол открытия двери: 105o
- Тип применяемых аппаратов: модульные
Габаритные размеры
ЩУРв-3/24
| № поз. | Наименование |
| 1 | Корпус щита |
| 2 | Дверь |
| 3 | Замок |
| 4 | Панель под счетчик |
| 5 | Фальшпанель |
| 6 | Фальшпанель |
| 7 | Фальшпанель |
| 8 | DIN-рейка |
| 9 | DIN-рейка |
| 10 | Шпилька заземления М6 |
| 11 | Шпильки М6 для планок под шины N и PE |
